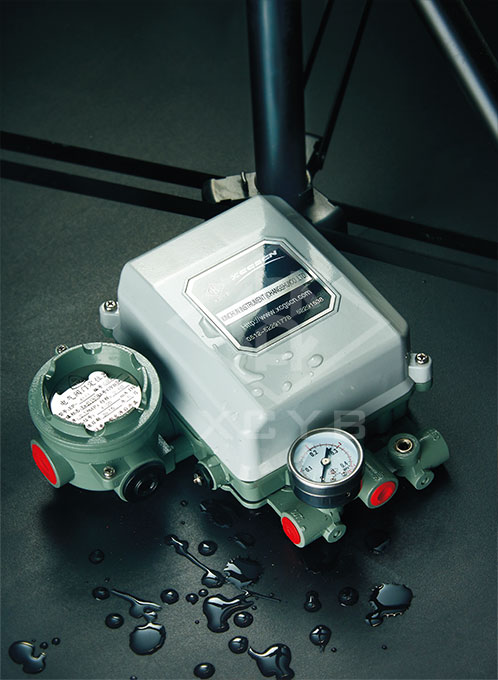

EP4000電-氣閥門定位器
EP4000電-氣閥門定位器
1、適用于小容量及大容量的執行機構由于采用了載荷控制彈簧，選擇相應的彈簧后就能獲得適合于該執行機構的定位器。
2、耗氣量小放大器的耗氣量小、容量大。
3、可以選擇輸出特性由于反饋機構中有凸輪裝置，因此可以選擇特性以外的輸出特性。
4、各種反饋方式對應的型號 只要更換凸輪裝置，就可以用于以下對應的執行機構。＊直行程執行機構：標準型-------EP4□1□＊角行程執行機構：標準型-------EP4□2□
5、易變換成反作用放大器單作用執行機構在需要反作用控制時，正作用型放大器很容易變換成反作用型放大器。
2、耗氣量小放大器的耗氣量小、容量大。
3、可以選擇輸出特性由于反饋機構中有凸輪裝置，因此可以選擇特性以外的輸出特性。
4、各種反饋方式對應的型號 只要更換凸輪裝置，就可以用于以下對應的執行機構。＊直行程執行機構：標準型-------EP4□1□＊角行程執行機構：標準型-------EP4□2□
5、易變換成反作用放大器單作用執行機構在需要反作用控制時，正作用型放大器很容易變換成反作用型放大器。
聯系購買
分享到：
一、產品概述
EP4000電-氣閥門定位器是引進國外技術制造的。它與調節閥配套使用，構成閉環控制回路。把調節器輸出的電信號轉換成驅動調節閥的氣信號，同時根據調節閥的開度進行位置反饋，使調節閥能夠正確定位。
二、技術參數
| 基本誤差 | ±1%(單作用);±1.5%(雙作用) |
| 回差 | 1%(單作用);1.5%(雙作用) |
| 死區 | 0.2%(單作用);0.4%(雙作用) |
| 額定行程 | 0-(10-100)mm；0-(50°-75°-90°)角行程 |
| 氣源壓力 | 0.14~0.7MPa |
| 輸入信號 | 4-20mA.DC;0-10mA.DC(可分程) |
| 輸出壓力 | 0.02-0.6MPa |
| 耗 氣 量 | 單作用: 5L/min(供氣 0.14MPa) 雙作用: 15L/min(供氣 0.4MPa) |
| 輸出特性 | 線性，等百分比 |
| 環境溫度 | -35~+60℃ -20~+60℃（本安型）Ex iaⅡCT6 Gb |
| 相對濕度 | 10%~90% |
| 防爆型式 | 隔爆 Ex dⅡBT6 Gb，本安 Ex iaⅡCT6 Gb，普通 |
| 輸入阻抗 | 250Ω±5%( 20℃時) |
| 氣源接頭 | ZG1/4，接銅管φ6 |
| 電源接口 | NPT1/2(G1/2) |
| 外形材料 | 鋁合金 |
| 外形尺寸 | 205×192×78mm |
| 重量 | 2.1Kg |
三、型號說明
EP4 0 0 0 0 0
| 型號 | 防爆（防護）結構等級 | 反饋（動作）方式 | 作用形式 | 輔件 |
| EP4 | 1 隔爆型 d Ex dⅡBT6 Gb | 1 直行程 執行機構用：標準型 | 1 單動作 執行機構用(單作用) | b AS 帶關聯匹配組合 空氣過濾減壓閥 |
| 2 增安型 e Ex dⅡT6 Gb 、IP65 | 2 角行程 執行機構用：標準型 | 2 雙動作 執行機構用(雙作用) | ||
| 3 本安型 I Ex iaⅡCT6 Gb |
例：EP4111：表示隔爆型，直行程，單作用
EP4322：表示本安型，角行程，雙作用
訂貨時請寫明：1、型號; 2、輸入信號; 3、供氣壓力; 4、輸出特性; 5、配減壓器; 6、行程; 7、配執行機構規格; 8、輸出壓力。
