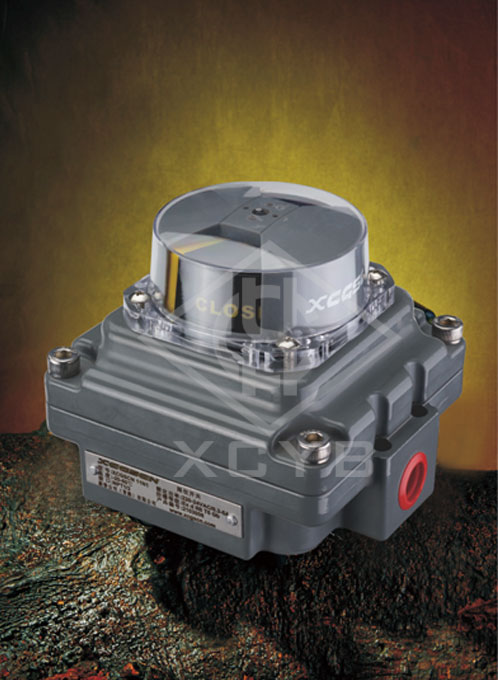

XCGSCN 11N1粉塵低溫隔爆型限位開關
XCGSCN 11N1粉塵低溫隔爆型限位開關
打開XCGSCN外蓋前一定要切斷電源。
為了維修產品打開XCGSCN外蓋時，首先要切斷電源后過30秒之后再打開外殼。
2個電源接口中，不使用的接口要用通過防爆認證的接頭完全密封。
接線時要注意正負極接反。
接線時要避免因用力過大表皮脫落。
根據現場和防爆規定要正確接地。
選型代碼
XCGSCN A B C D E F A
A.防爆型式 0:普通型 1:隔爆型 2:低溫型 3:粉塵低溫隔爆型
B.機械開關 1:機械開關(2 x SPDT) 2:感應開關 C. 位置變送(僅對2開關)
N:無 0:4-20mA輸出信號 1:20-4mA輸出信號
D.電纜接口 1:2-NPT1/2 2:2xM20x1.5
E.控制方式（僅對帶電磁閥)
N:無
S:單電控
D:雙電控
F.電源電壓（僅對帶電磁閥） 1:220VAC 2 24VAC
例：XCGSCN 11N1 限位開關隔爆型機械開關接口2-NPT1/2
XCGSCN 11NS2 一體化限位開關隔爆型機械開關單電控24VAC接口NPT1/2
主要參數
開關形式 | Mechanical Switch (2*SPDT) | Inductive Proximity Sensor | |||
Omron | P+F | ||||
額定電壓 | AC | 250V 3A 125V 5A | 250V 10.1A 125V 10.1A | ||
DC | 250V 0.2A 125V 0.4A 30V 4A | 250V 0.2A 125V 0.4A 30V 4A |
5-60V 4-100mA |
8-25V | |
接線柱 | 8 Point | 8 Point | |||
防護等級 | Ex d IIC T6 Gb Ex Td A21 IP67 T80℃ | ||||
環境溫度 | -20℃+60℃ -40°C~+60°C | ||||
電源接? | 2-1/2 (NPT, PT, PF), M20x1.5 | ||||
?架規格 | NAMUR VDI/VDE 3845, ISO 5211 | ||||
材質 | 壓鑄鋁 | ||||
重量 | 1.6KG | ||||

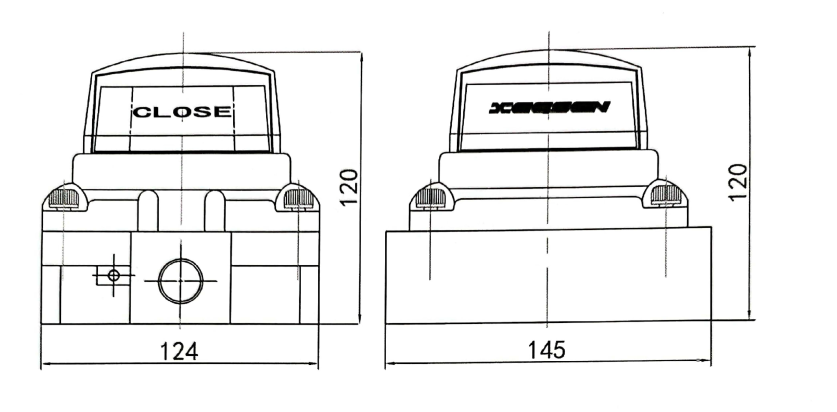

外形尺寸
安裝方法
把支架固定到產品下方。
把產品主軸插入到執行機構軸的凹槽內,再把支架固定到執行機構上。
|
