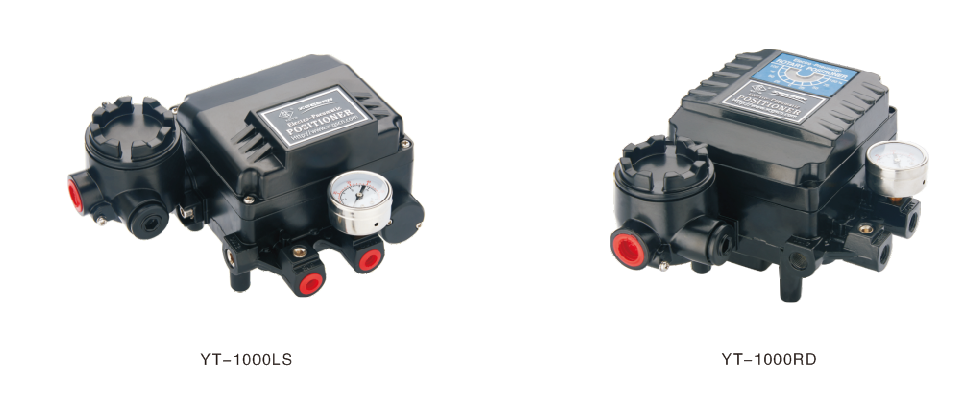

YT1000電-氣閥門定位器
YT1000電-氣閥門定位器
·通過CE認證
·通過防爆等級(Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb)認證
·通過IP66等級認證
·具有高抗振性(在5~200Hz時無影響)
·電氣接口均為多孔形式，便于任意方向連接
·調校簡單，易于實現正、反作用的轉換
·對于小型執行機構，通過調節氣孔流量可消除振蕩現象
·不需要換零部件即可完成1/2等分控制
·設計為部件組合式結構，便于維修和保養
·易于反饋連接
·空氣消耗低
·通過防爆等級(Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb)認證
·通過IP66等級認證
·具有高抗振性(在5~200Hz時無影響)
·電氣接口均為多孔形式，便于任意方向連接
·調校簡單，易于實現正、反作用的轉換
·對于小型執行機構，通過調節氣孔流量可消除振蕩現象
·不需要換零部件即可完成1/2等分控制
·設計為部件組合式結構，便于維修和保養
·易于反饋連接
·空氣消耗低
聯系購買
分享到：
一、產品概述
YT1000系列電氣定位器與氣動調節閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定位。該電氣定位器可用于單作用型（彈簧復位型）和雙作用型氣動執行機構。
二、技術參數
| 型號 | YT1000L | YT1000R | ||
| 項目 | 直行程 | 角行程 | ||
| 單作用 | 雙作用 | 單作用 | 雙作用 | |
| 輸入信號 | 4~20mA DC | |||
| 電阻 | 250±15Ω | |||
| 供氣壓力 | 1.4~7kgf/cm2(20~100psi) | |||
| 行程 | 10~150mm 0~90° | |||
| 氣管接口 | NPT1/4 | |||
| 壓力表接口 | NPT1/8 | |||
| 電源接口 | NPT1/2(G1/2) | |||
| 防爆等級 | Ex dmbⅡB(C)T6 Gb, Ex iaⅡB(C)T6 Gb | |||
| 防護等級 | IP66 | |||
| 環境溫度 | -20℃~70℃ | |||
| 直線性 | ±1%F.S ±2%F.S | |||
| 滯后度 | ±1%F.S | |||
| 靈敏度 | ±0.2%F.S ±0.5%F.S | |||
| 重復度 | ±0.5% | |||
| 空氣消耗量 | 3LPM(Sup=1.4kgf/cm2,20psi) | |||
| 流量 | 80LPM(Sup=1.4kgf/cm2,20psi) | |||
| 材料 | 鑄鋁 | |||
| 重量 | 2.7kg(6 lb) 2.8kg(6.2 lb) | |||
三、型號說明
YT-1000 0 0 0 0 0 0
| 型號 | 執行機構動作 | 作用方式 | 防爆等級 | 反饋桿形式 | 先導閥排氣孔 | Options |
| YT-1000 | L 直線型 | S 單作用 | m Ex dmb ⅡB T6 Gb | 1 0~40mm (直線型) M6×40L(回轉型 type) | 1 執行機構容積 小于90cm3 | 0 無 No |
| R 回轉型 | D 雙作用 | c Ex dmb ⅡC T6 Gb | 2 40~70mm (直線型) M6×63L(回轉型) | 2 執行機構容積 90~180cm3 | 1 +PTM(內置閥位反饋) | |
| l Ex iaⅡBT6 Gb | 3 70~100mm (直線型) M8×40L(回轉型) | 3 執行機構容積 大于180cm3 | 2 +PTM(外置閥位反饋) | |||
| P Ex iaⅡCT6 Gb | 4 100~130mm (直線型) M8×63L(回轉型) | 3 +L/S(內置限位開關) | ||||
| n 非防爆 | 5 130~150mm (直線型) NAMUR(回轉型) | 4 +L/S(外置限位開關) | ||||
| 5 +PTM+L/S (內置閥位反饋及限位開關) |
