產品特點主要用途及適用范圍

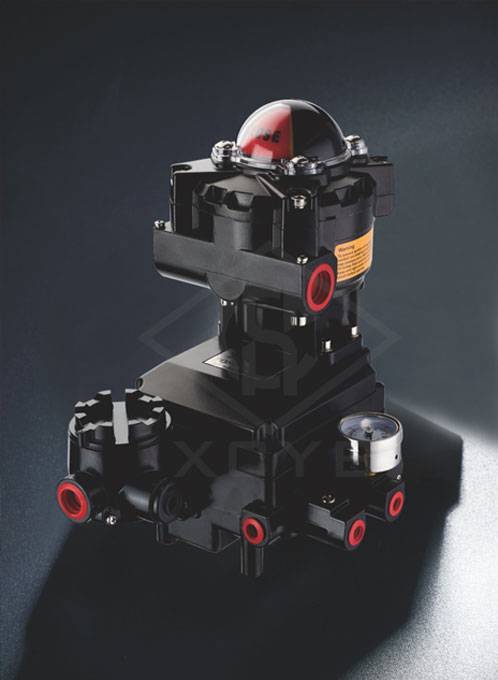

APLXC型隔爆型限位開關(以下簡稱限位開關)設有單路輸出和雙路輸出兩種控制形式,采用韓國生產的微動開關,具有良好的技術性能品質和較高的控制精度。產品外殼采用防爆標志為ExdⅡCT6 Gb等級的隔爆型結構設計,殼體材料為壓鑄鋁合金,符合GB3836.2-2010標準。外型設計緊湊堅固、結構簡單、調整方便、易于安裝、造型美觀且具有位置顯示功能。

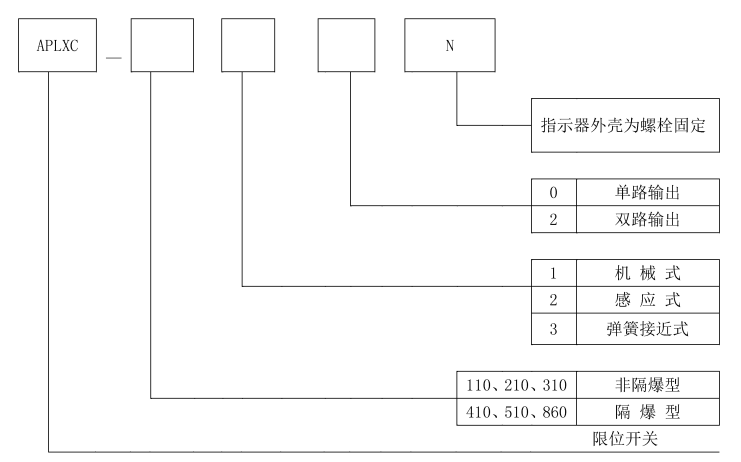

型號的組成及其代表意義
注:APLXC860位企業型號,APLXC510,APLXC410為行業通用型號。
結構特征與工作原理
限位開關分為直行程和角行程兩種,輸出形式為單路輸出和雙路輸出,開關采用微動開關。角行程限位開關的出軸,隨角行程執行器的輸出軸旋轉。在軸上安裝兩對齒輪一一凸輪(帶有內齒的凸輪與齒輪配合),兩個凸輪之間靠彈簧支撐,凸輪觸動微動開關來實現開、閉位置。調整時,分別按下或提起凸輪使其至合適位置時,靠彈簧復位。
直行程限位開關是在角行程限位開關的基礎上,外加杠桿及杠桿軸來實現的,是以執行機構的反饋裝置,帶動閥位傳送器的杠桿軸,按行程的大小確定開、閉位置。然后按角行程限位開關調整過程進行調整。
技術參數
型 號 | APLXC-100□□N | APLXC-210□□N | APLXC-310□□N | APLXC-410□□N | APLXC-510□□N | APLXC-860□□N | ||||||
標準 | 選項 | 標準 | 選項 | 標準 | 選項 | 標準 | 選項 | 標準 | 選項 | 標準 | 選項 | |
外殼 防護 等級 |
IP54 |
IP54 |
IP54 |
IP67 |
IP67 |
IP67 | ||||||
防爆 類型 | __ | __ | __ |
Exd Ⅱ BT6 Gb |
Exd Ⅱ BT6 Gb |
Exd Ⅱ BT6 Gb | ||||||
溫度 | -20+60℃ | |||||||||||
接線 端? |
2X1/ 2NPT | PT1/2 PF1/2 M20 PG13.5 |
2X1/ 2NPT | PT1/2 PF1/2 M20 PG13.5 |
2X1/ 2NPT | PT1/2 PF1/2 M20 PG13.5 |
2X3/ 4NPT |
PT3/4 PF3/4 |
2X3/4N PT |
PT3/4 PF3/4 |
2X3/ 4NPT |
PT3/4 PF3/4 |
接線 端? | 8 | 9~24 | 8 | 9~24 | 8 | 9~24 | 8 | 9~24 | 8 | 9~24 | 8 | 9~24 |
位置 指示 | 0 ~90 | 0~ 180° | 0~ 90° | 0~ 180° | 0 ~90 | 0~ 180° | 0~ 90° | 0~ 180° | 0~ 90° | 0~ 180° | 0~ 90° | 0~ 180° |
開-?;關-紅 | ||||||||||||
微動 開關 | 機械式 | 機械式 |
機械式、感應式、彈簧接近式 IK ohm 0~5Kohm,0~10Kohm | |||||||||
電位 計 | __ | __ | ||||||||||
電流 反饋 | __ | __ | 4~20mA(20~4mA) |
APLXC系列隔爆型限位開關主要參數
安裝支架: 30×80或30×130執行器輸出軸高20或30,可定做安裝支架。
1按微動開關類型分:
a)機械式; AC: 250V 3A, 125V 5A DC: 250V 0.2A,125V 0.4A, 30V 4A。
b)感應式; 8-12-24V
c)彈接近式; AC: 125或250V 10A ,480V 2A。
安裝、調整
1、安裝方法及注意事項;
限位開關通過標準支架與執行器連接,安裝時需根據執行器突出軸的高度選擇相應標準支架。首先將支架固定在執行器上,然后把限位開關的突出軸與執行器突出軸對接后裝在支架上保證執行器突出軸與限位開關突出軸對接嚴密即可。
2、調整方法
限位開關顯示位置調節只需調整定位齒輪上的凸輪位置與閥門要求顯示的開關位置相一致即可。限位開關與執行器連接安裝后需要進行調試檢驗,觀察限位開關顯示位置是否符合要求,如不符合則重新調節凸輪位置。
使用、操作
1、使用前的準備和檢查:
使用前應檢查應檢查內外接地線是否連接,所有緊固件是否連接緊密。限位開關應配用采用填料密封的電纜引入裝置,該引入裝置應有防爆合格證。
2、用前和使用中的安全及安全防護、安全標志及說明:
見1中的使用環境、工作條件及防爆性能。
故障分析與排除
限位開關出現故障時首先切斷電源,然后依次檢查電路、凸輪位置和微動開關,
保養、維修
1、限位開關日常使用中不需保養,部件安照下表中要求進行更換。
