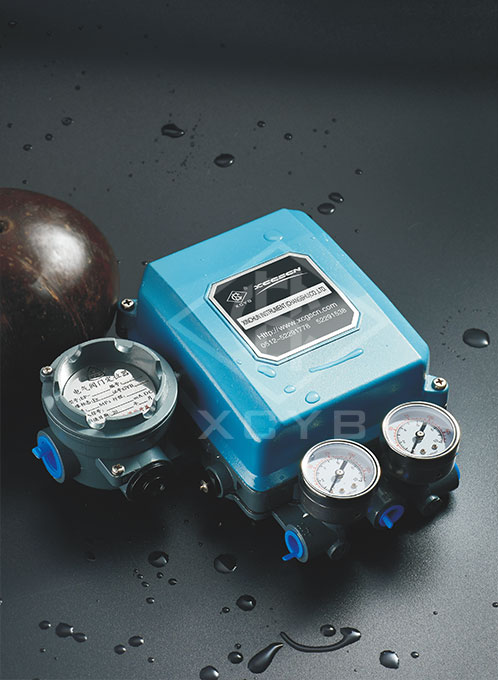

一、產品概述
EP6000系列電氣閥門定位器與氣動執行機構配套使用,輸入4~20mA
DC的信號轉換輸出空氣壓力,控制執行機構的動作。同時根據執行機構的行程進行反饋,從而使執行機構的行程能按控制信號進行精確定位。EP6000系列電氣閥門定位器能用于單動作型和雙動作型執行機構。
二、技術參數
系列 | EP6000 |
輸入信號 | 4-20mA DC 可進行分程控制 調整范圍:4-12、12-20mA DC |
輸入阻抗 | 250Ω~±5% at 25℃ |
輸出特性 | 線性(標準型) |
放大器 | 單動作型執行機構和雙動作型執行機構兼用,單動作正作用型放大器易變換成反作用型放 大器(輸入信號增加,輸出氣壓相應減?。?。 |
氣源壓力 | 0.14-0.7MPa(140-700KPa) |
輸出壓力 | 0-0.7MPa(0-700KPa) |
耗氣量 | 輸出氣壓50%時的耗氣量。 單動作型: 5NI/min at 140KPa air supply 雙動作型: 15NI/min at 400KPa air supply |
最大處理容量 | 輸出側氣源放空時 單動作型:175NI/min at 140KPa air supply 雙動作型:400NI/min at 400KPa air supply |
性能 | 單動作型執行機構 直線性 ................±1.0% of Full stroke 滯 后 ................0.5%of Full stroke 靈敏度 ................0.1% of Full stroke 重復精度 .............0.2% of Full stroke 氣源壓力變動誤差 ....0.1% /10KPa 雙動作型執行機構 直線性 ................±1.5% of Full stroke 滯 后 ................0.8% of Full stroke 靈敏度 ................0.2% of Full stroke 重復精度.............0.3% of Full stroke 氣源壓力變動誤差 ....0.4%/10KPa 上述各數值是指在不連接閥門的情況下執行機構的性能。 |
氣源接口 | RC1/4 |
電源接口 | NPT1/2(G1/2) |
環境溫度 | 標準型:-20~80℃ |
濕度范圍 | 10~90%RH |
結構形式 | 室外防水型(增安型)e Ex eⅡT6 Gb、lP65 耐壓防爆型(隔爆型)d Ex dⅡBT6 Gb 本質安全型(本安型)i Ex iaⅡCT6 Gb |
附屬機構 | 自動-手動切換裝置 |
外殼材料 | 鋁合金 |
表面涂層 | 噴塑 |
標準涂層色 | 黑色 淺灰 寶藍色 |
重量 | 2.3Kg-3Kg |
附加規格 | 根據客戶要求制作 |
電氣接口 | 1/2NPT (室外防水型) 耐壓填料式 (耐壓防爆型) 密封接頭式 (耐壓防爆型) |
安全柵 | 齊納安全柵 (Ex iaⅡC) |
壓力表刻度 | MPa、KPa、Bar、Psi |
輸出特性 | 等百分比 |
氣源接口 | 1/4NPT |
三、型號說明
EP6 0 0 0 0 0
型號 | 防爆(防護)結構等級 | 反饋(動作)方式 | 作用形式 | 輔件 |
EP6 | 1 隔爆型 d Ex dⅡBT6 Gb | 1 直行程 執行機構用:標準型 | 1 單動作 執行機構用(單作用) | b AS 帶關聯匹配組合 空氣過濾減壓閥 |
2 增安型 e Ex dⅡT6 Gb 、IP65 | 2 角行程 執行機構用:標準型 | 2 雙動作 執行機構用(雙作用) | ||
3 本安型 I Ex iaⅡCT6 Gb |
例:EP4111:表示隔爆型,直行程,單作用
EP4322:表示本安型,角行程,雙作用
訂貨時請寫明:1、型號; 2、輸入信號; 3、供氣壓力; 4、輸出特性; 5、配減壓器; 6、行程; 7、配執行機構規格; 8、輸出壓力。
