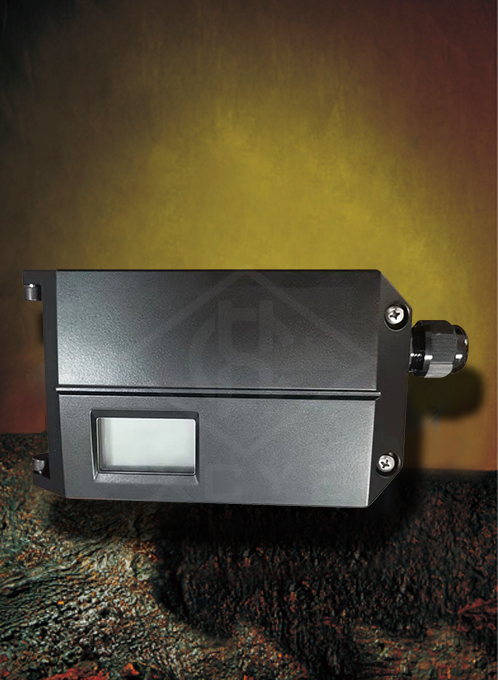

XCN8000系列智能電氣閥門定位器

欄目:技術文章 發布時間:2023-06-09
定位器安裝前請詳細閱讀安裝說明。按照所描述的安裝要求來安裝定位器。請注意一些安裝要點。例如,安裝前確認定位器或遠傳型傳感器反饋軸的初始位置。安裝過程中切勿將反饋軸轉動360°。對于常規型直行程定位器,確保定位器外殼上平面和閥的主軸成直角。在閥門行程范圍內,定位器反饋桿轉動角度符合安裝要求。

使用說明

      1.定位器安裝前請詳細閱讀安裝說明。按照所描述的安裝要求來安裝定位器。請注意一些安裝要點。例如,安裝前確認定位器或遠傳型傳感器反饋軸的初始位置。安裝過程中切勿將反饋軸轉動360°。對于常規型直行程定位器,確保定位器外殼上平面和閥的主軸成直角。在閥門行程范圍內,定位器反饋桿轉動角度符合安裝要求。
     2. 將定位器安裝到閥門上后,接上氣源和電氣線纜。確保氣源壓力能完全打開閥門。通過輸入4-20mA 信號給定位器上電。
     3. 定位器上電后,系統在沒完成初始化功能前處于未初始化狀態。顯示標志為NOINI,界面首行顯示傳感器百分比值。


產品概述
       XCN8000 系列智能電氣閥門定位器和氣動執行器配套使用。通過接收來自控制系統的4-20mA DC 電流信號得到閥位控制設定值,同時采集位置傳感器信號得到實際的閥位值,兩者通過控制軟件的計算處理,從而控制氣動執行機構的進氣和排氣,驅動閥位到達設定點。

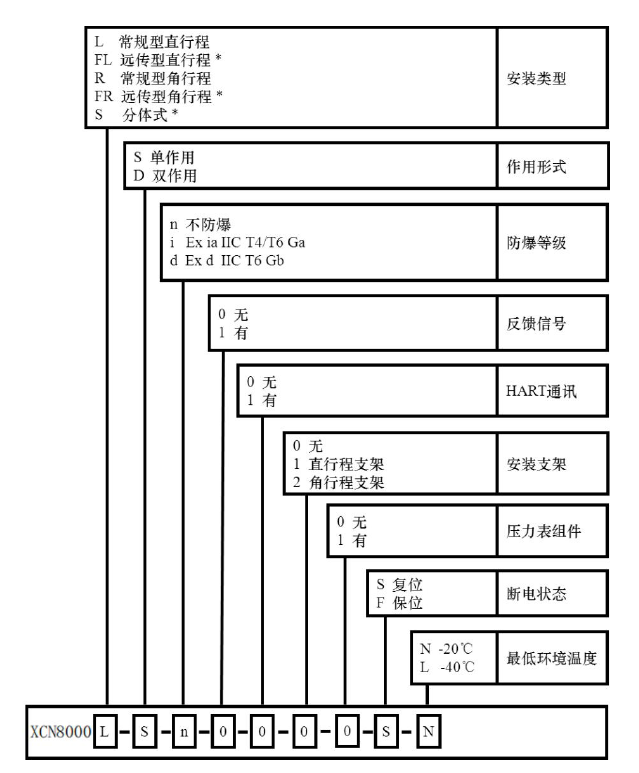

技術規格

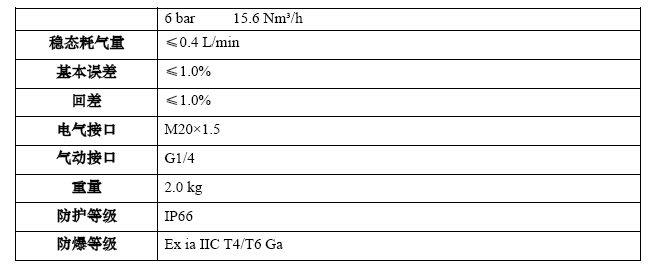

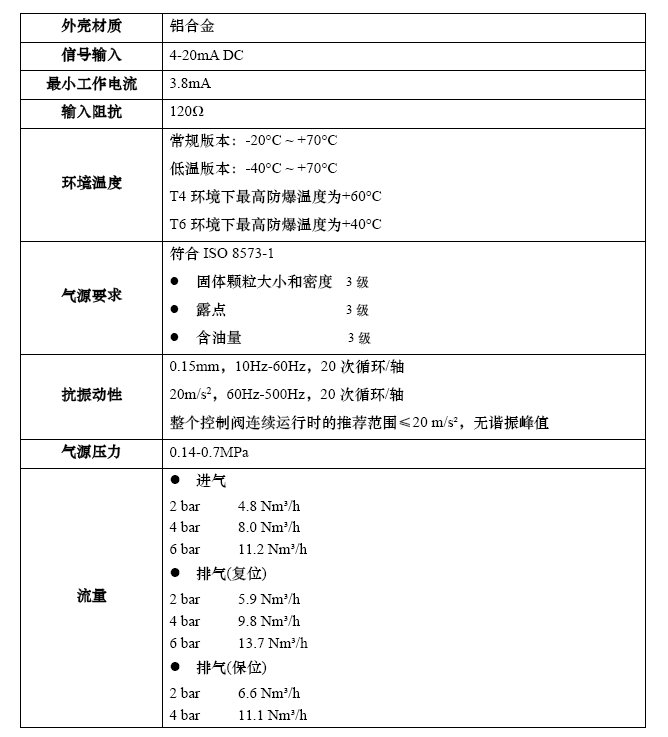

主要技術指標


接口說明

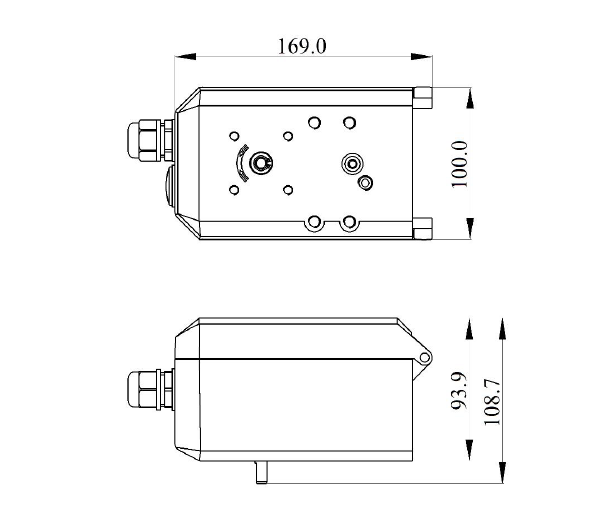

外形尺寸
