1.智能定位器安裝前請詳細閱讀安裝說明。按照所描述的安裝要求來安裝智能定位器。請注意一些安裝要點。例如，安裝前確認定位器或遠傳型傳感器反饋軸的初始位置。安裝過程中切勿將反饋軸轉動360°。對于常規型直行程智能定位器，確保智能定位器外殼上平面和閥的主軸成直角。在閥門行程范圍內，智能定位器反饋桿轉動角度符合安裝要求。

2. 將智能定位器安裝到閥門上后，接上氣源和電氣線纜。確保氣源壓力能完全打開閥門。通過輸入4-20mA 信號給智能定位器上電。

3. 智能定位器上電后，系統在沒完成初始化功能前處于未初始化狀態。顯示標志為NOINI，界面首行顯示傳感器百分比值。

產品概述

      智能定位器和氣動執行器配套使用。通過接收來自控制系統的4-20mA DC 電流信號得到閥位控制設定值，同時采集位置傳感器信號得到實際的閥位值，兩者通過控制軟件的計算處理，從而控制氣動執行機構的進氣和排氣，驅動閥位到達設定點。

技術規格

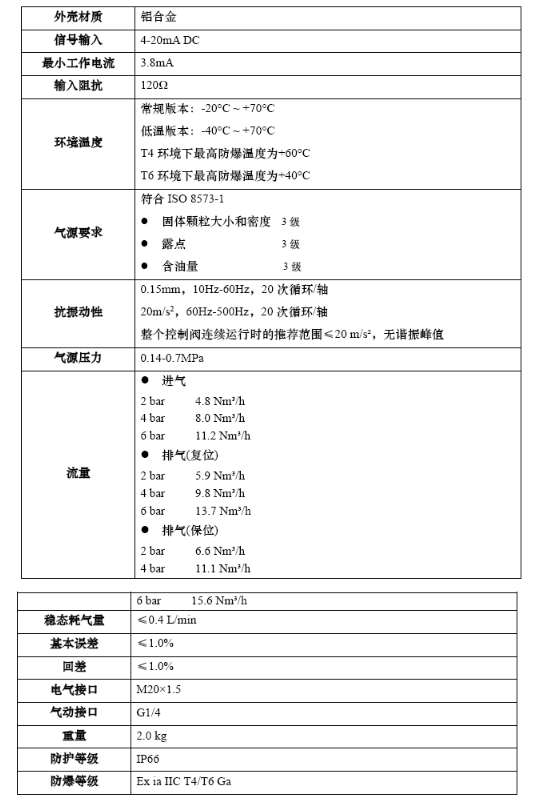

主要技術指標

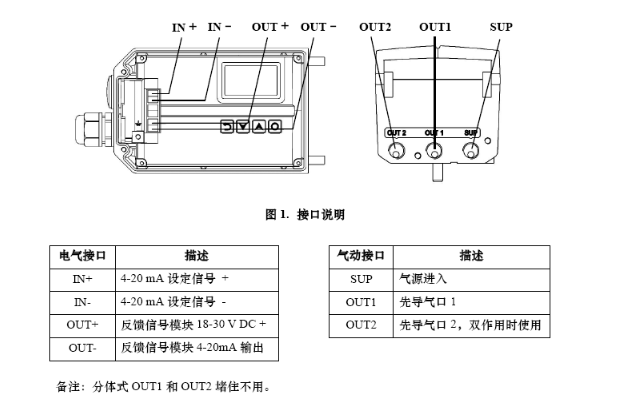

接口說明

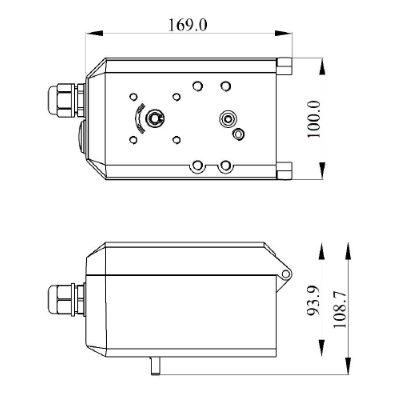

外形尺寸
